5.傾斜センサ(1軸2方向傾斜・水平360度傾斜・振動検知)

KSN530-20S、KSN530-20D (ノーマリークローズ タイプ)

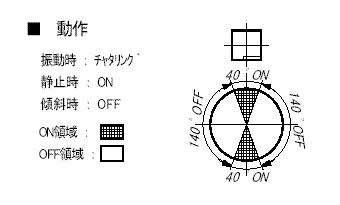

電極Aと電極Bの間に金メッキされたボールが、
予め指定された任意の角度に傾斜が加わるとOFFし、水平に戻るとONになります。
およそφ5.3mm x 5.3mm円柱型の1軸2方向傾斜・振動検知センサ。

-特許出願済-
-意匠登録済-
型式 KSN530-20S、KSN530-20D
動作検出角度 20度
接点容量 DC6V. 1μA〜10mA
使用温度範囲 -30〜80℃
耐久性 XY軸  10万回以上加振
気密性 防水保護等級 5級レベル
特長 ●金ボール接点方式
●無公害部材全面採用
●基板実装OK
●水平位置自動復帰
●傾斜角度自由設計
用途 画面の縦横検出


KSN530-20S(水平基板への取付例)の動作デモを動画でご覧いただけます。
製品サイズΦ5.3mm×5.5mm
- クリックで再生します -



用途 加速検知 取り付け製品の水平運動及び加速を検出し、家電製品の安全センサ、自転車のオートライト機能に使用されている。
縦横検出 1軸2方向の傾斜を検出し、カメラの縦横検出。
姿勢検知 壁掛け式警報機等の姿勢検知。

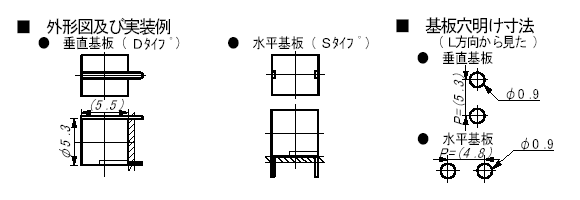

図解

※通常、Sタイプは垂直基板を指しますが、本製品のみ、水平基板仕様となります。
KSN530-20S データシートダウンロード KSN530-20D データシートダウンロード



アナログセンサ(ノーマリークローズ タイプ) 一覧


傾斜センサ
(水平360度傾斜検知)

型式:KON204-80S / KON204-80D
傾斜センサー(アナログセンサ デバイス)
傾斜センサ
(1軸2方向傾斜検知)

型式:KSN530-20S / KSN530-20D
傾斜センサー(アナログセンサ デバイス)
振動センサ
(3軸方向微振動検知)

型式:MN530-02S
用途 用途 用途
産業用リモコン操作盤 加速検知 キーレスエントリー用 節電センサ
転倒検知 カメラの縦横検出 自転車のオートライト機能
  壁掛け式警報機等の姿勢検知 警備員の安全確認
